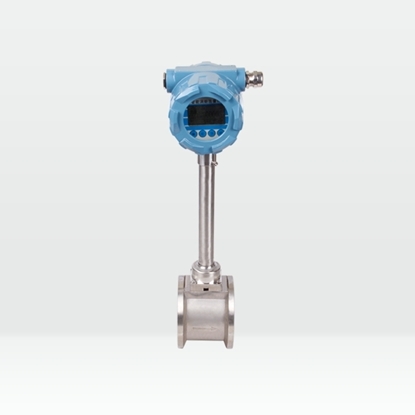

智能渦街流量計，主要用于工業管道介質流體的流量測量，如氣體、液體、蒸 汽等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時 幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性 高、維護量小。儀表參數能長期穩定。本儀表采用壓電應力式傳感器，可靠性高，可在 -25℃~+320℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易 與計算機等數字系統配套使用，是一種比較先進、理想的流量儀表。

二、主要技術參數（見表1）

2、液體、工況氣體流量范圍（見表2）

三、渦街傳感器結構及尺寸

1、外形尺寸示意圖

2、外形尺寸

1.上表所有數據僅基于標準型傳感器。

2.對于口徑較小的傳感器，表頭的尺寸可能大于傳感器的尺寸。

3.其他未列出的壓力等級，尺寸可能會不同。

四、渦街的使用方法

1、功能：

1）0.8～3KHz等精度測頻；

2）4-20mA輸出；

3）上下限報警輸出，其監控的參數、高低報警和電平輸出方式可根據需要設置；

4）三路12位AD輸入（溫度、壓力、電池電壓）；

5）可以0～1000Hz頻率輸出；

6）累積流量可記錄。

7）整機平均功耗450μA。

四、接線圖：

1) 跳線版

2）撥碼版

3) 接線端子含義如下：

4) 跳線(撥碼)圖

5)接線示意圖

五、安裝注意事項

渦街流量計屬于對管道流速分布畸變、旋轉流和流動脈動等敏感的流量計，因此， 對現場管道安裝條件應充分重視，遵照生產廠使用說明書的要求執行。渦街流量計可安裝在室內或室外。如果安裝在地下井里，有水淹的可能，要選用潛 水型傳感器。傳感器在管道上可以水平、垂直或傾斜安裝，但測量液體和氣體時為防止 氣泡和液滴的干擾，安裝位置要注意，如圖1所示。

渦街流量計必須保證上、下游直管段有必要的長度，如圖2所示。在各種資料中數 據有差異，其原因可能是，旋渦發生體尚未標準化，形狀尺寸的差異有多少影響尚待驗 證；對各類阻流件必要的直管段長度試驗研究尚不夠，即還不成熟，對比節流式差壓流 量計，這方面工作還處于初始階段。

圖2渦街流量計對下、下游直管長度的要求

（a）一個90°彎頭；（b）同心擴管；（c）同心收縮全開閥門；（d）不同平面兩個90°彎頭；（e）調節閥 半開閥門；（f）同一平面兩個90°彎頭

傳感器與管道的連接如圖3所示。在與管道連接時要注意以下問題。

1）上、下游配管內徑D與傳感器內徑D′相同，其差異滿足下述條件：

0.95D≤D′≤1.1D。

2）配管應與傳感器同心，同軸度應不小于0.05D′

3）密封墊不能凸入管道內，其內徑可比傳感器內徑大1～2mm 4）如需斷流檢查與清洗傳感器，應設置旁通管道如圖4所示。

5）外部振動對渦街流量計的影響應該作為渦街流量計現場安裝的一個突出問題來關 注。首先在選擇傳感器安裝場所時盡量注意避開振動源。其次采用彈性軟管連接，在 小口徑中可以考慮。第三，加裝管道支撐物是有效的減振方法，一種管道支撐方法如 圖5所示。

電氣安裝應注意傳感器與轉換器之前采用屏蔽電纜或低噪聲電纜連接，其距離不應 超過使用說明書的規定。布線時應遠離強功率電源線，盡量用單獨金屬套管保護。應遵 循“一點接地”原則，接地電阻應小于10Ω。整體型和分離型都應在傳感器側接地，轉 換器外殼接地點應與傳感器“同地”。帶溫壓補償時安裝位置，如圖6所示。

六、隔爆型產品安裝使用注意事項

1、產品外殼設有接線端子，用戶在使用產品時應可靠接地，但不得與強電系統的保護 接地共用。

2、安裝現場應不存在對鋁合金有腐蝕作用的有害氣體。

3、現場安裝、維護必須遵守“有爆炸性氣體時勿開蓋”的警告語。

4、防爆外殼最高溫度不得大于130℃

5、維修和換電池必須在安全場所進行；當安裝現場確認無可燃性氣體存在時，方可維 修。

6、用戶安裝使用和維護產品時必須同時遵守GB3836.1-2010、GB3836.2-2010防爆標

準、GB50058-92“防爆和火災危害環境電力裝置設計規程”和“中華人民共和國爆炸危 險場所電氣安全規程”的有關規定。

7、當使用外電源或外接信號時，電纜為橡膠電纜，外徑φ8～φ8.5，若不用外電源和 外接信號，電纜引出孔須用盲板封牢。

8、隔爆型用于Ⅱ類C級T4可燃性氣體的1區以下的危險場所。

七、使用注意事項

（1）現場安裝，維護必須遵守“有爆炸性氣物體勿開蓋”的警告語，并在開蓋前關掉 外電源。

（2）現場安裝完畢通電和通流前的檢查

a.主管和旁通管上各法蘭、閥門、測壓孔、測溫孔及接接應無滲漏現象；

b.管道振動情況是否符合說明書規定；

c.傳感器安裝是否正確？各部分電氣連接是否良好？

（3）接通電源靜態調試

在通電不通流時轉換器應無輸出，瞬時流量指示為零，累積流量無變化，否則首先 檢查是否因信號線屏蔽或接地不良，或管道震動強烈而引入干擾信號。如確認不是上述 原因時，可調整轉換器內電位器，降低放大器增益或提高整形電路觸發電平，直至輸出 為零。

八、選型
